UGUI源码学习-总览

UGUI源码学习-总览

前言

Unity UGUI（Unity User Interface，也称 Unity UI 软件包）是 Unity 引擎中一个基于游戏对象（GameObject）的、用于开发运行时游戏界面（UI）的成熟系统。你游戏里的血条、按钮、菜单、背包界面等，绝大多数都是用 UGUI 制作的。 虽然UGUI使用简单，但是作为一名游戏开发者来说，更应该了解其原理，方便对其进行拓展和优化

本文将深入UGUI底层，从源码角度分析其实现

参考资料

• 本文章使用的UGUI源码来自2022.3.1unity版本中的Package Manager->Unity UI。
  • 当然你也可以使用官方的开源地址独立的UGUI：https://github.com/Unity-Technologies/uGUI 但写该帖子时发现其版本较新目前应该是到Unity 6+了，目前网上的UGUI资料
  • 因此 推荐直接在你使用的 Unity 2021 或 2022 LTS 编辑器的 Packages 目录下，找到 Unity UI (即 com.unity.ugui) 包来阅读
• 本系列文章也参考了许多已有的 UGUI 源码解析文章，如：
  • https://blog.csdn.net/qq_28820675/article/details/105619250。
  • https://qlipphoth.github.io/2024/08/05/2024-8-5-1/index.html 这个对上面的链接文章做了一定的汇总，总结的非常到位
• 还有官方的文档来进行学习
  • UGUI: https://docs.unity.cn/Packages/com.unity.ugui@1.0/manual/index.html
  • Unity 手册：https://docs.unity.cn/cn/2021.3/Manual/com.unity.ugui.html

总览

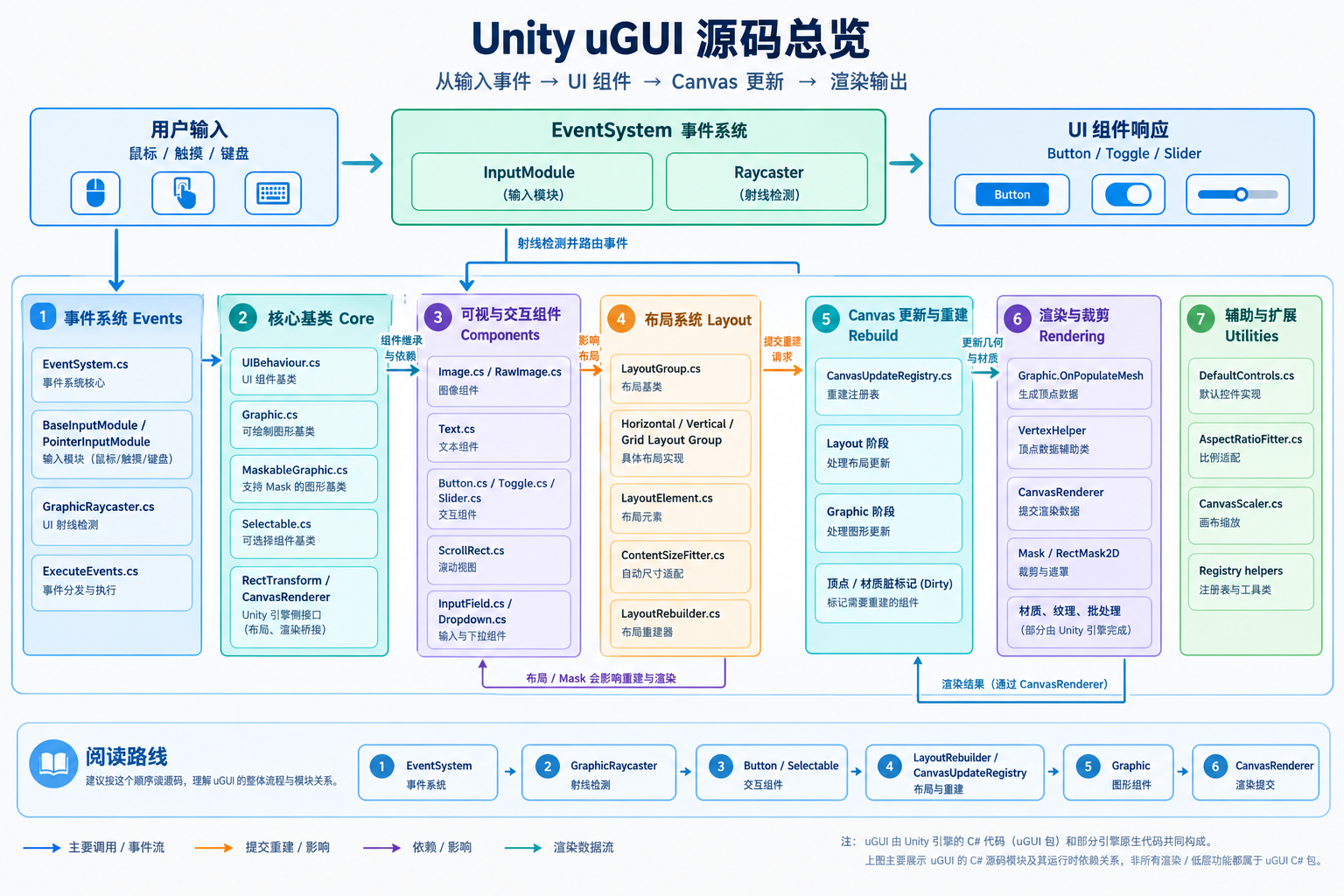

找AI帮忙生成了一张UGUI整体的总览图

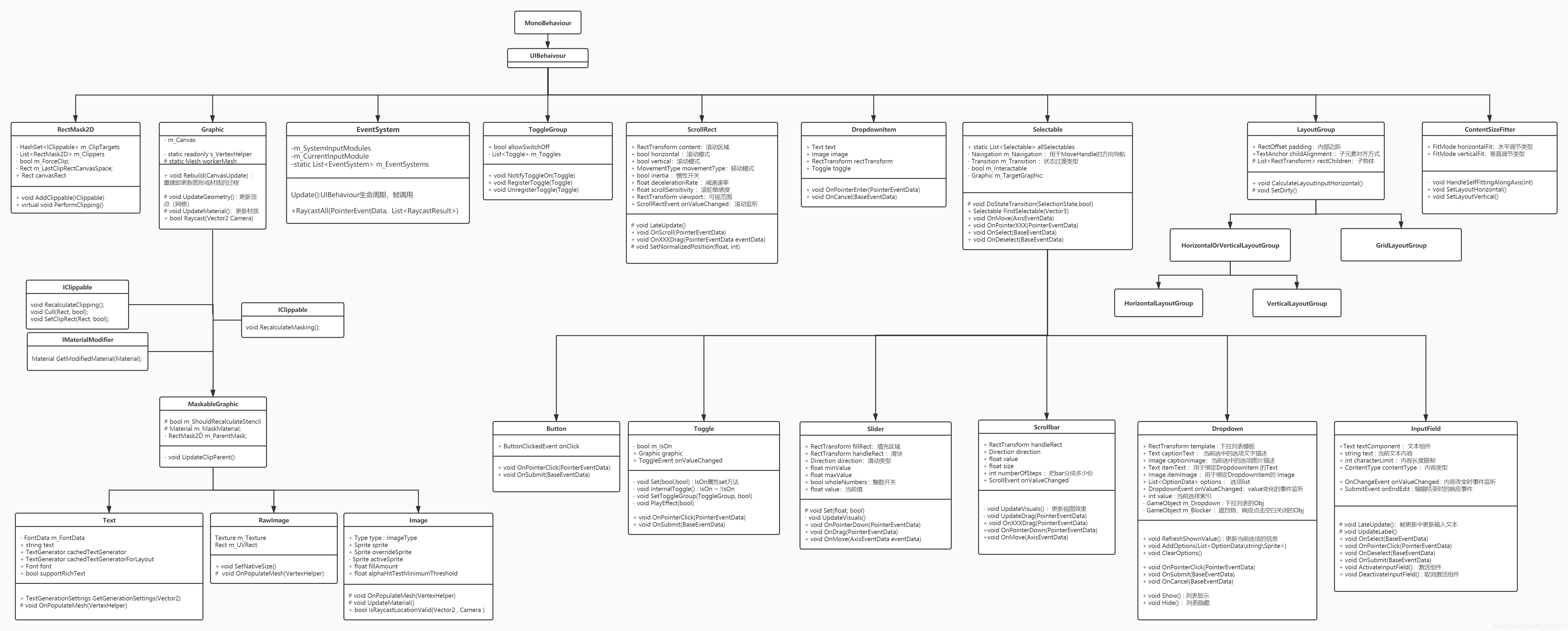

但我感觉按上面文章提供总览图，源码看起来会更加的清晰

从宏观上看，源码大致可以划分为几个部分。

• 基础框架——UIBehaviour
  • 所有UGUI的公共基类
• 渲染更新系统：Graphic & CanvasUpdateSystem
  • Graphic 标脏，脏标记（Dirty）的发起者
  • CanvasUpdateSystem 处理脏元素，委会布局重建和图形重建
• 事件处理系统： EventSystem & 输入模块
  • EventSystem：每帧处理输入和射线检测
  • 输入与射线模块
  • 事件数据与派发
• 布局系统：LayoutSystem
  • 负责UI元素的自适应排列
• 交互组件：Selectable 及具体实现
  • 基于事件系统构建的可交互UI组件层。

文章索引

1. UIBehaviour
