手写URP-Shader代码框架-PBR-Shader框架

PBR有更多的环境反射细节

一、场景准备以及环境遮蔽完善

Unity中复制ShaderFrameworkSimpleLit，并重新命名为ShaderFrameworkLit
从ShaderFrameworkLit新建一个Material命名为UrpFramework_Lit
修改Lit代码，只需改一行就能切换为PBR的计算
将片元着色器中的

1	half4 color = UniversalFragmentBlinnPhong(inputData,surfaceData);

改为

1	half4 color = UniversalFragmentPBR(inputData,surfaceData);

选择unity场景中的dogpbr预制，ctrl+d，将dogpbr和复制出来的预制均右键选择Prefab/Unpack Completely。
- dogpbr预制改名为DogBlinnPhong

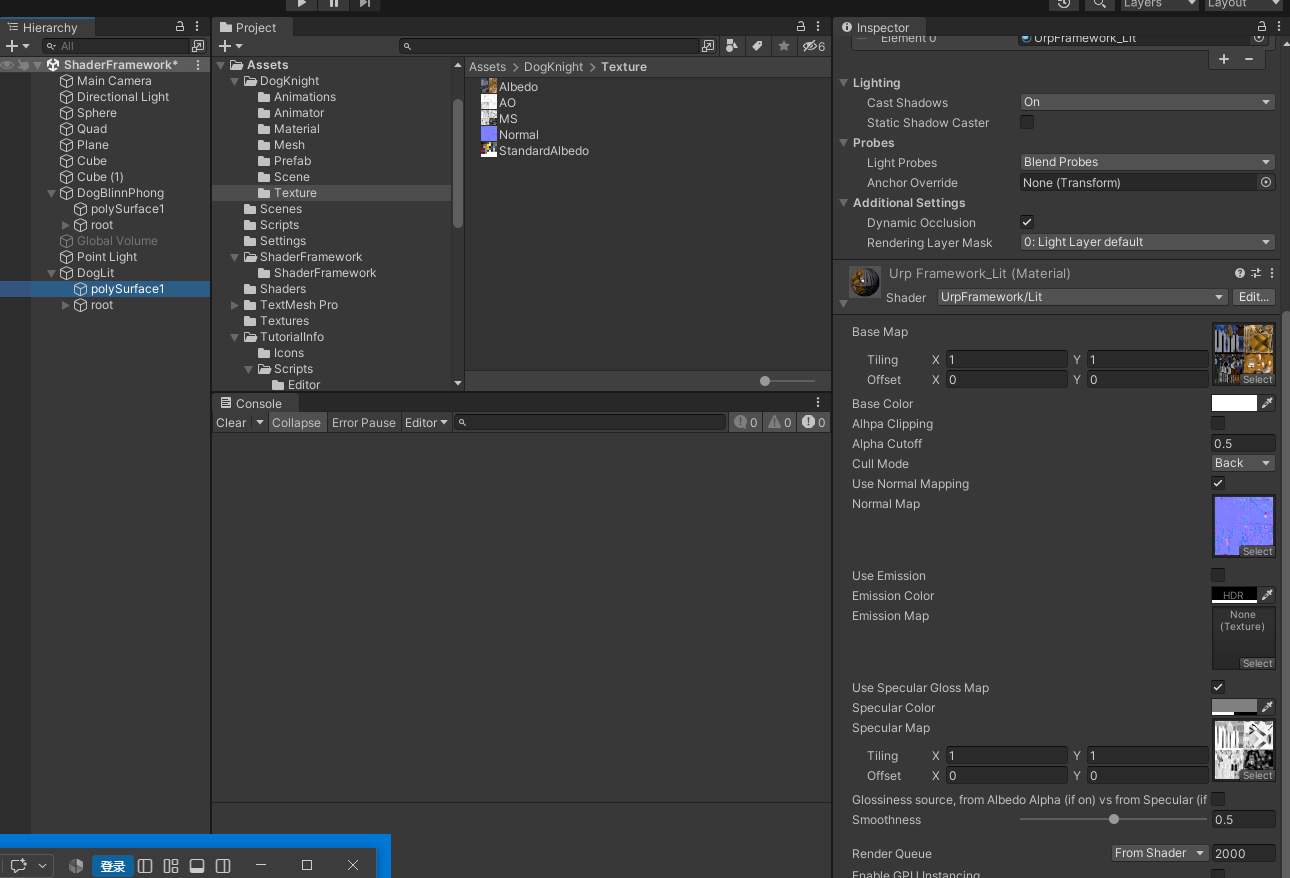

- 新复制的预制命名为DogLit，并将新建的UrpFramework_Lit材质拖拽到该预制上。
  - 指定BaseMap为DogKnight/Texture/Albedo
  - 勾选Use Normal Mapping, NormalMap设置为DogKnight/Texture/Normal。
  - 不勾选Use Emission
  - 勾选Use Specular Gloss Map,设置Specular Map为DogKnight/Texture/MS
- 两个材质即UrpFramework_SimpleLit和UrpFramework_Lit 的Smoothness 均改为0.5, Specular Color 的RGBA都设置为0.5(为了方便查看两个材质的区别)，都不勾选Use Emission

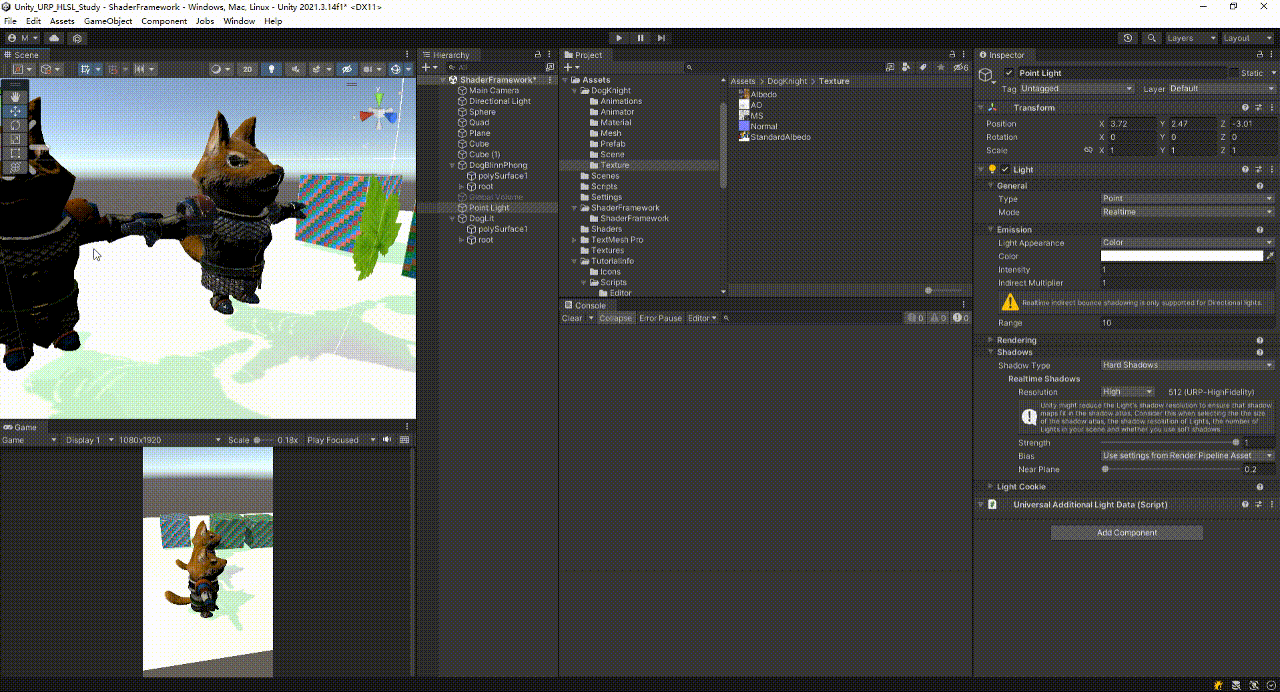

最后可以看到两者的一些细节，如背光的反光
当然PBR肯定会有一些代价（性能方面）
- 所以有时候会把一些效果通过手绘或者预烘焙的方式渲染到角色的贴图表面上，然后使用传统的blinnphong模型
至此PBR大部分的基本效果已经完成
目前先把之前的一些代码的预留的地方完善

1.1 完善雾效

// 产生雾效的变体
#pragma multi_compile_fog
//片元着色器代码修改
color.rgb = MixFog(color.rgb, inputData.fogCoord);

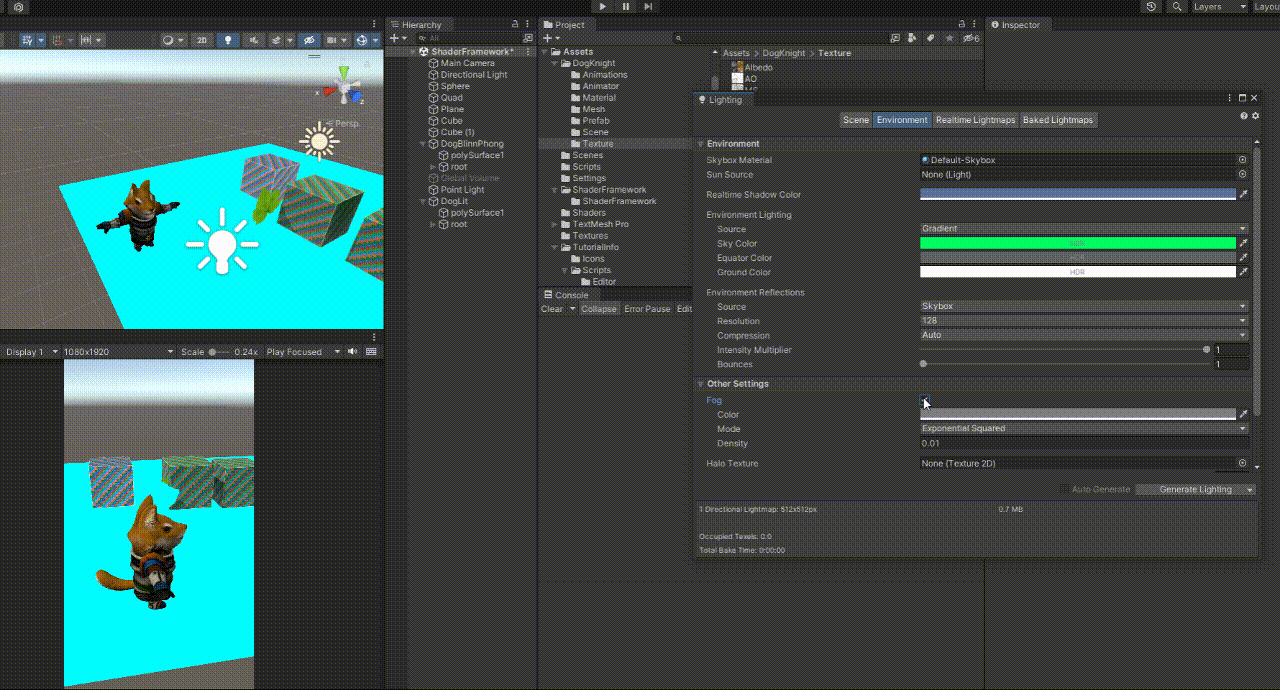

找到unity中菜单->window->rendering->lighting->environment->environment lighting->other settings ->勾选Fog ->设置Mode为Linear ->调整Color 以及 End（终止位置）
效果

1.2 优化调整代码结构

将InitSurfaceData 和 InitInputData封装到单独的shader文件当中（hlsl文件）

1.2.1 封装InitSurfaceData

unity中，在shader所属的文件夹下，右键打开资源文件夹（Show in Explorer）
找到shader所属的文件夹，打开文件夹后右键->新建->文本文档
将文件名（包含拓展名）命名为StudyPbrSurface.hlsl
双击打开文件
将UrpFrameworkLit.shader中的InitSurfaceData和SampleSpecularSmoothness方法、SurfaceInput的include 以及高光光泽度贴图的定义剪切到StudyPbrSurface.hlsl中

#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl"
// 注意这里为什么没有像之前_BaseMap一样，去定义_BumpMap、_EmissionMap。,也是因为引入了SurfaceInput.hlsl，里面已经定义了相关的变量了
TEXTURE2D(_SpecGlosMap); SAMPLER(sampler_SpecGlosMap);

/*
SampleSpecularSmoothness在 URP 的 SimpleLitInput.hlsl 里有标准的实现。它的作用是根据当前的材质关键字，统一采样并计算出镜面反射颜色（Specular）和光滑度（Smoothness）。
*/
half4 SampleSpecularSmoothness(float2 uv, half alpha, half4 specColor, TEXTURE2D_PARAM(specMap, sampler_specMap))
{
    // 默认值：无高光，完全光滑
    half4 specularSmoothness = half4(0.0h, 0.0h, 0.0h, 1.0h);

    // 1. 决定高光颜色（RGB）的来源
    #ifdef _SPECGLOSSMAP
        // 如果启用了高光贴图，则采样并与材质颜色相乘
        specularSmoothness = SAMPLE_TEXTURE2D(specMap, sampler_specMap, uv) * specColor;
    #elif defined(_SPECULAR_COLOR)
        // 否则，仅使用材质上的 _SpecColor
        specularSmoothness = specColor;
    #endif

    #if UNITY_VERSION >= 202120
        // 2. 决定光滑度（A）的来源
        #ifdef _GLOSSINESS_FROM_BASE_ALPHA
            // 如果开关开启，从 Base Map 的 Alpha 通道取
            // 这里用 exp2 是为了将 0-1 的 alpha 映射到更符合感知的平滑度范围
            specularSmoothness.a = exp2(10 * alpha + 1);
        #else
            // 否则，从 specularSmoothness 的 Alpha 通道取（即高光贴图的 A 通道）
            specularSmoothness.a = exp2(10 * specularSmoothness.a + 1);
        #endif
    #endif

    return specularSmoothness;
}

void InitSurfaceData(Varyings IN, out SurfaceData surfaceData)
{
    surfaceData = (SurfaceData)0;
    //获取颜色。采样：从纹理中按 UV 取出颜色
    half4 baseMap = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);

    //透明剔除
    #ifdef _ALPHATEST_ON // 是如果定义了 _ALPHATEST_ON 的代码版本
        clip(baseMap.a - _Cutoff);
    #endif

    //计算固有色。把纹理颜色和材质颜色、顶点颜色相乘
    half4 diffuse = baseMap * _BaseColor * IN.color;
    surfaceData.albedo = diffuse.rgb;
    //对法线贴图采样 得到切线空间下的法线
    //surfaceData.normalTS = SAMPLE_TEXTURE2D(_BumpMap, sampler_BumpMap, IN.uv);
    //可能存在法线贴图没开启的情况，此时用上面的写法不对，直接调用 SampleNormal  ，其兼容了没有开启法线和开启法线贴图的情况
    surfaceData.normalTS = SampleNormal(IN.uv, _BumpMap, sampler_BumpMap);
    //对自发光贴图采样 得到自发光
    //surfaceData.emission = SAMPLE_TEXTURE2D(_EmissionMap, sampler_EmissionMap, IN.uv);
    //SampleEmission的情况同理SampleNormal()
    surfaceData.emission = SampleEmission(IN.uv, _EmissionColor, _EmissionMap, sampler_EmissionMap);
    surfaceData.occlusion = 1.0; //环境遮蔽

    half4 specular = SampleSpecularSmoothness(IN.uv, baseMap.a, _SpecColor, _SpecGlosMap, sampler_SpecGlosMap);
    //镜面光（镜面反射的值是一个rgb值
    surfaceData.specular = specular.rgb;
    //平滑度 specular 的alpha通道用于存储平滑度。 具体原因可以看 [Toggle(_GLOSSINESS_FROM_BASE_ALPHA)]_GlossSource 的注释
    surfaceData.smoothness = specular.a * _Smoothness;
}

然后在UrpFrameworkLit.shader中被剪切的地方加上

1	#include "StudyPbrSurface.hlsl"

1.2.2 封装InitInputData

同理在shader文件夹下，新建一个名为StudyInputData.hlsl
将UrpFrameworkLit.shader中的InitInputData方法剪切到StudyPbrInput.hlsl中

1.3 增加环境遮蔽效果

该效果也是PBR和blinnphong的主要差别

1.3.1 代码变动

Properties新增属性

// 环境遮蔽
[Toggle(_OCCLUSIONMAP)] _OcclusionToggle("Use Occlusion Mapping",FLoat) = 0 //开关
[NoScaleOffset] _OcclusionMap("Occlusion Map",2d) = "white"{} //贴图
_OcclusionStrength("Occlusion Strength",Range(0.0,1.0)) = 1.0//强度

HLSLINCLUDE新增强度定义

1 2	//环境遮蔽强度 float _OcclusionStrength;

新增变体开关

1	#pragma shader_feature _OCCLUSIONMAP //环境遮蔽开关

调整StudyPbrSurface代码

新增环境遮蔽定义

1	TEXTURE2D(_OcclusionMap); SAMPLER(sampler_OcclusionMap);

新增采样环境光遮蔽（AO）贴图的标准函数

//采样环境光遮蔽（AO）贴图的标准函数（URP 内置代码
half SampleOcclusion(float2 uv)
{
    // 如果定义了 _OCCLUSIONMAP 关键字（即材质上指定了AO贴图）
    #ifdef _OCCLUSIONMAP
        // 移动平台（GLES）简化处理，直接取绿色通道
        #if defined(SHADER_API_GLES)
            return SAMPLE_TEXTURE2D(_OcclusionMap, sampler_OcclusionMap, uv).g;
        #else
            // 其他平台：采样AO贴图，取绿色通道，并根据 _OcclusionStrength 强度进行插值
            half occ = SAMPLE_TEXTURE2D(_OcclusionMap, sampler_OcclusionMap, uv).g;
            return LerpWhiteTo(occ, _OcclusionStrength); // 在白色(1.0)和采样值之间插值
        #endif
    #else
        // 未启用AO贴图时，返回1.0（表示没有遮蔽）
        return half(1.0);
    #endif
}

完善InitSurfaceData方法中的环境遮蔽

1	surfaceData.occlusion = SampleOcclusion(IN.uv); //环境遮蔽

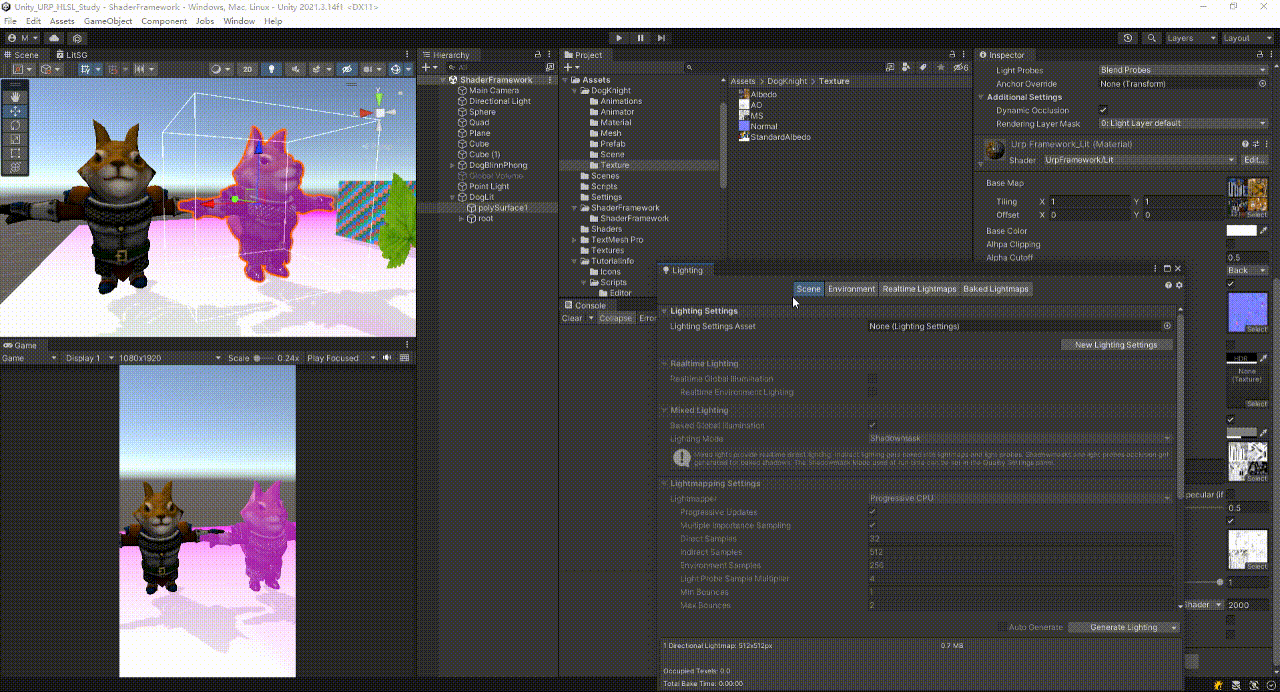

1.3.2 效果

勾选Use Occlusion Mapping，将OcclusionMap 设置为 DogKnight/Texture/AO
先关闭雾效避免影响查看环境遮蔽效果( window->rendering->lighting->environment->environment lighting->other settings ->取消勾选Fog)
腰带会被肚皮挡住一些效果

1.3.3 完整代码

ShaderFrameworkLit.shader

// 漫反射模型shader框架
//1. 透明剔除
//2. 剔除模式选择
//3. 阴影渲染
//4. 支持Depth Priming选项
//5. 支持漫反射的URP代码框架
//6. 支持GI的URP框架
// -----
//7. 法线贴图的支持
//8. 高光反射/光泽度支持
//9. 自发光支持
//10.平滑度支持
//11.多光源支持
//12.支持PBR光照
Shader "UrpFramework/Lit"//7. 模拟Unity URP 官方源码的SimpleLit的实现
{
    Properties
    {
        _BaseMap("Base Map",2d) = "white"{} //基本贴图
        _BaseColor("Base Color",Color) = (1,1,1,1) //固有色
        [Toggle(_ALPHATEST_ON)] _AlphaTestToggle("Alhpa Clipping", Float) = 0 // 增加剔除代码开关（变体）
        _Cutoff("Alpha Cutoff", Float) = 0.5 //方便剔除的阈值自定义
        [Enum(Off,0,Front,1,Back,2)]_Cull("Cull Mode", Float) = 2.0 //设置枚举类型。不剔除、正面剔除、背面剔除

        [Toggle(_NORMALMAP)]_NormalMapToggle("Use Normal Mapping",Float) = 0 //是否使用法线贴图开关
         //法线2d贴图，添加NoScaleOffset表示不支持tiling(scaling)和offset（平铺和偏移）
        //默认设置为bump图，bump表示bump法线图，其法线方向没有被扰动的，与物体表秒垂直
        [NoScaleOffset]_BumpMap("Normal Map",2d) = "bump"{}

        //是否使用自发光
        [Toggle(_EMISSION)]_EmissionToggle("Use Emission",Float) = 0
        //自发光颜色 ，为(0,0,0)黑色时代表不发光
        //由于希望自发光的光线反弹能够对别的物体产生影响，所以自发光颜色都应超过1.0的数值
        //超过1.0的值越大，自发光的系数强度就越高
        //因此加入[HDR]
        [HDR]_EmissionColor("Emission Color",Color) = (0,0,0)
        //自发光贴图，且不支持tiling(scaling)和offset（平铺和偏移）
        //默认设置为白色图
        [NoScaleOffset]_EmissionMap("Emission Map",2d) = "white"{}

        //是否开启高光光泽度贴图 。 高光光泽度贴图就是 “镜面光贴图 + 光泽度贴图”按固定通道打包成一张的贴图。
        [Toggle(_SPECGLOSSMAP)]_SpecGlossMapToggle("Use Specular Gloss Map",Float) = 0
        //镜面高光（反射）颜色
        _SpecColor("Specular Color", Color) = (0.5, 0.5, 0.5, 0.5)
        //镜面光贴图
        _SpecGlosMap("Specular Map", 2d) = "white"{}


        /*
        由于光泽度贴图是一张灰度图，所以可以跟其他的彩色贴图合并的。
        比如就可以跟漫反射(固有色)贴图"_BaseMap"合并到一张支持RGBA颜色的贴图里面。RGB通道用来放漫反射(固有色)颜色，A通道用来放光泽度
        或者
        也可以跟镜面光贴图"Specular Map"合并，RGB通道用来放镜面光贴图的颜色，A通道放光泽度
        因此声明一个开关。当开关打开时（值为1），与漫反射贴图合并，反之与镜面光贴图合并
        */
        [Toggle(_GLOSSINESS_FROM_BASE_ALPHA)]_GlossSource("Glossiness source, from Albedo Alpha (if on) vs from Specular (if off)",Float) = 0

        //平滑度支持
        _Smoothness("Smoothness",Range(0.0,1.0)) = 0.5

        // 环境遮蔽
        [Toggle(_OCCLUSIONMAP)] _OcclusionToggle("Use Occlusion Mapping",FLoat) = 0 //开关
        [NoScaleOffset] _OcclusionMap("Occlusion Map",2d) = "white"{} //贴图
        _OcclusionStrength("Occlusion Strength",Range(0.0,1.0)) = 1.0//强度
    }
    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalPipeline"
            "RenderType" = "Opaque" //给渲染网格物体分类用的字段
            "Queue" = "Geometry"
        }

        //一些公用的内容
        HLSLINCLUDE
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" //urp管线的一些基本的函数功能都在Core.hlsl中
            //写入需要被共享的变量
            CBUFFER_START(UnityPerMaterial)
                //TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap); float4 _BaseMap_ST;//定义2d纹理、筛选器、ST

                //定义ST。由于下面的pass引用了 "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl" 库，里面也定义了TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap);，所以不能放到HLSLINCLUDE了
                float4 _BaseMap_ST;

                float4  _BaseColor;
                float _Cutoff;

                //自发光颜色
                float4 _EmissionColor;
                //镜面高光（反射）颜色
                float4 _SpecColor;
                //平滑度
                float _Smoothness;
                //环境遮蔽强度
                float _OcclusionStrength;
            CBUFFER_END
        ENDHLSL

        Pass
        {
            Name "ForwardLit" //pass名字

            Tags{"LightMode" = "UniversalForward"}

            Cull [_Cull]

            // 不写Tags表示放在SRPDefaultUnlit里

            HLSLPROGRAM
                #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"//使用DECLARE_LIGHTMAP_OR_SH需要用到的库

                #pragma vertex SimpleLitPassVertex //声明顶点着色器 (函数）
                #pragma fragment SimpleLitPassFragment //声明片元着色器 (函数）

                #pragma shader_feature _ALPHATEST_ON //变体开关=> 定义开关后，shader编辑器内部会生成两个版本的代码（一个是定义了_ALPHATEST_ON开关的代码 一个是没定义_ALPHATEST_ON开关的代码）
                #pragma shader_feature _NORMALMAP //变体开关 => 使用法线贴图
                #pragma shader_feature _EMISSION //变体开关 => 使用自发光
                #pragma shader_feature _SPECGLOSSMAP // 变体开关 => 使用高光光泽度贴图
                #define _SPECULAR_COLOR//强制开启高光颜色（镜面反射）
                #pragma shader_feature _GLOSSINESS_FROM_BASE_ALPHA //变体开关=>光泽度贴图来自于BaseMap的alpha贴图来
                #pragma shader_feature _OCCLUSIONMAP //环境遮蔽开关

                //如果变体开关针对的是所有的shader则用multi_compile 如果针对特定的材质，则用shader_feature
                #pragma multi_compile LIGHTMAP_ON //变体开关=> 打开生成光照贴图版本的shader代码。
                #pragma multi_compile _MAIN_LIGHT_SHADOWS //变体开关=> 打开光照模型阴影版本
                #pragma multi_compile _MAIN_LIGHT_SHADOWS_CASCADE
                #pragma multi_compile _ADDITIONAL_LIGHTS
                #pragma mUlti_compile _ADDITIONAL_LIGHT_SHADOWS //受到其他光的阴影影响

                #pragma multi_compile_fog // 产生雾效的变体

                //引用了 "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl" 库，里面也定义了TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap); 直接去掉
                //TEXTURE2D(_BaseMap); SAMPLER(sampler_BaseMap);//定义2d纹理、筛选器


                struct Attributes {//声明传入的顶点数据
                    // 命名规则：pos+（所处坐标空间的）后缀：1. OS - 对象空间 Object Space ；2. WS - 世界空间 World Space；3. VS - 视图空间 View Space；4. CS - 裁剪空间 Clip Space
                    float4 positionOS   :POSITION;//位置  (  :POSITION 表示标记传入位置信息
                    float4 normalOS     :NORMAL; //漫反射法线
                    #ifdef _NORMALMAP //法线贴图开关开启
                        float4 tangentOS:TANGENT;//切线空间的切线向量(法线贴图相关参数）
                    #endif
                    float2 uv           :TEXCOORD0;//用于确定贴图跟立方体每个面上每个点之间的映射关系 。 TEXCOORD0 会随着版本的不同支持的通道数也会不一样
                    float2 lightmapUV   :TEXCOORD1; //光照贴图uv坐标。光照贴图可用于实现 光打到地面上会漫反射到物体表面（unity会主动计算）
                    float4 color        :COLOR; //顶点颜色
                };

                struct Varyings { //声明顶点转换到片元着色器的一些像素信息数据（在内置管线中称为 v2f，在urp管线中称为 Varying）
                    float4 positionCS   :SV_POSITION; //因为包含投影信息，所以是float4。 （: SV_POSITION表示输出位置
                    float2 uv           :TEXCOORD0;
                    // 定义lightmapUV 和 vertexSH
                    // URP 中用于处理全局光照（GI） 的关键宏
                    //参数1：当使用光照贴图时，你希望声明的光照贴图 UV 变量名。通常约定俗成命名为 lightmapUV 或 staticLightmapUV
                    //参数2：当使用光照探针时，你希望声明的顶点球谐光照变量名。
                    //参数3：指定这个变量占用哪个 TEXCOORD 语义槽
                    DECLARE_LIGHTMAP_OR_SH(lightmapUV, vertexSH, 1);

                    ////每个片元世界空间位置(世界坐标)
                    float3 positionWS   :TEXCOORD2;

                    #ifdef _NORMALMAP //法线贴图开关开启
                        half4 normalWS  :TEXCOORD3;//法线
                        half4 tangentWS :TEXCOORD4;//切线
                        half4 bitangentWS:TEXCOORD5;//副切线
                    #else
                        //每个片元世界坐标中的法线，用于计算漫反射
                        float3 normalWS     :TEXCOORD3;
                    #endif

                    //如果使用额外的顶点灯光
                    #ifdef _ADDITIONAL_LIGHTS_VERTEX
                        half4 fogFactorAndVertexLight :TEXCOORD6; // x:存储雾效信息， yzw:存储顶点光照信息
                    #else
                        half fogFactor :TEXCOORD6; //不存储额外顶点光照信息。（每个通道可以存4维向量，目前只放了一个half 还有3维度的向量可以放到该通道）
                    #endif

                    //如果阴影数据提前传入 （而不是在片元着色器中计算的）
                    #ifdef REQUIRES_VERTEX_SHADOWCOORD_INTERPOLATOR
                        float3 shadowCoord :TEXCOORD7;//用于存储阴影数据的变量
                    #endif

                    float4 color        :COLOR; //顶点颜色
                };

                //顶点着色器，传入数据声明变量名为IN
                Varyings SimpleLitPassVertex(Attributes IN)
                {
                    Varyings OUT = (Varyings)0; //初始化输出数据为0

                    //计算在各个坐标下顶点位置的函数
                    VertexPositionInputs positionInputs = GetVertexPositionInputs(IN.positionOS.xyz);

                    OUT.positionCS = positionInputs.positionCS;
                    OUT.positionWS = positionInputs.positionWS;

                    #ifdef _NORMALMAP //如果开启法线贴图 ，则多传入一个法线数据
                        VertexNormalInputs normalInputs = GetVertexNormalInputs(IN.normalOS, IN.tangentOS);
                    #else
                        VertexNormalInputs normalInputs = GetVertexNormalInputs(IN.normalOS);
                    #endif

                    // 获得视空间的方向信息
                    half3 viewDirWS = GetWorldSpaceViewDir(positionInputs.positionWS);

                    #ifdef _NORMALMAP //如果开启法线贴图 ，则多传入一个法线数据
                        //通道已经定到7了，且有些老设备也只支持到通道7，所以不能再在Varyings中定义新的变量了。
                        //不过由于OUT.normalWS定义为四维向量，但normalInputs.normalWS是个三维变量
                        //因此可以把多的一维拿来存 试方向信息 便于后续计算高光反射
                        OUT.normalWS = float4(normalInputs.normalWS, viewDirWS.x);
                        OUT.tangentWS = float4(normalInputs.tangentWS, viewDirWS.y);
                        OUT.bitangentWS = float4(normalInputs.bitangentWS, viewDirWS.z);
                    #else
                        // 未开启法线贴图：只需要法线
                        /*
                        如果没开法线贴图，片元着色器直接用顶点插值过来的世界空间法线 normalWS 就行，不需要 T、B，所以 tangentWS 和 bitangentWS 可以完全不赋值。
                        并且做一下归一化处理
                        */
                        OUT.normalWS = NormalizeNormalPerVertex(normalInputs.normalWS);
                    #endif

                    half fogFactor = ComputeFogFactor(positionInputs.positionCS.z);
                    half3 vertexLight = VertexLighting(positionInputs.positionWS,normalInputs.normalWS);

                    #ifdef _ADDITIONAL_LIGHTS_VERTEX //如果使用额外点光源
                        //参数：雾效，顶点光照信息（当场景中的逐像素光比较多的时候，unity为了优化性能，会把设定的像素光数量之外的灯光用顶点光照来计算
                        OUT.fogFactorAndVertexLight = half4(fogFactor, vertexLight);
                    #else
                        OUT.fogFactor = fogFactor;
                    #endif

                    //如果阴影数据提前传入 （而不是在片元着色器中计算的）
                    #ifdef REQUIRES_VERTEX_SHADOWCOORD_INTERPOLATOR
                        OUT.shadowCoord = GetShadowCoord();
                    #endif

                    //计算lightmap的,算出的结果存到OUT.lightmapUV中
                    //unity_LightmapST 是Unity 自动传入的 float4 uniform，表示光照贴图的 缩放和偏移（ST 即 Scale/Translate）。
                    OUTPUT_LIGHTMAP_UV(IN.lightmapUV, unity_LightmapST, OUT.lightmapUV);
                    /*
                    用于计算并输出顶点球谐光照（Vertex SH） 的宏
                    光照探针的数据以球谐函数（Spherical Harmonics, SH） 的形式存储，OUTPUT_SH 就是根据顶点的世界空间法线，在顶点着色器里采样这些球谐系数，把结果写入 vertexSH 变量，供片元着色器使用
                    */
                    OUTPUT_SH(OUT.normalWS, OUT.vertexSH);

                    OUT.uv = TRANSFORM_TEX(IN.uv, _BaseMap); //顶点数据，传到片元数据中
                    OUT.color = IN.color;

                    return OUT;
                }

                #include "StudyPbrSurface.hlsl"
                #include "StudyPbrInput.hlsl"



                //片元着色器 (作用在目标缓冲器，所以定义返回值的语义为SV_TARGET，大小写不敏感）
                half4 SimpleLitPassFragment(Varyings IN) :SV_TARGET
                {
                    //计算surfaceData（跟表面着色输出相关的数据——颜色数据，可以理解为 shadergraph的输入节点
                    SurfaceData surfaceData;
                    InitSurfaceData(IN, surfaceData); //

                    //计算inputData（向量数据，可以理解为 shadergraph的输出节点
                    InputData inputData;
                    InitInputData(IN, surfaceData.normalTS, inputData);


                    //直接使用Unity提供好的计算BlinnPhong光照的函数,获得BlinnPhong颜色
                    half4 color = UniversalFragmentPBR(inputData,surfaceData);

                    //将颜色与雾效混合
                    color.rgb = MixFog(color.rgb, inputData.fogCoord);
                    return color;
                }
            ENDHLSL
        }

        //阴影渲染
        Pass
        {
            Name "ShadowCaster"
            Tags{"LightMode" = "ShadowCaster"}

            ZWrite On
            ZTest LEqual

            ColorMask 0 //设置为0表示，在pass执行的过程中，对于计算出的颜色不写入。（只写入深度信息 ZTest LEqual）
            Cull[_Cull] //正面和背面都应该生成阴影 不然默认是背面剔除的话 从背面就看不到阴影了

            HLSLPROGRAM

                //材质相关的（一般是加在编写的每一个pass里）
                //加入透明剔除的变体开关,否则不透明的地方也会有阴影
                #pragma shader_feature _ALPHATEST_ON//源码里面也用了同名变体，所以会生效
                #pragma shader_feature _SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A //将ALBEDO的通道的a作为一个平滑通道来使用

                #pragma multi_compile_instancing //支持GPU实例化（变体开关，只用在GPU实例化）

                // 阴影相关
                #pragma multi_compile_vertex _ _CASTING_PUNCTUAL_LIGHT_SHADOW//仅用在ShadowCaster这个pass中。处理（支持）局部光（点光源/聚光灯）的。变体开关，只用在顶点着色器

                //阴影计算比较复杂，作为框架的展示，可以调用unity写好的阴影的顶点着色器和片元着色器
                #pragma vertex ShadowPassVertex
                #pragma fragment ShadowPassFragment

                #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/CommonMaterial.hlsl" //这个要配合ShadowCasterPass使用，也需要引入（SRP的库）
                #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl"//表面着色器输入的库
                #include "Packages/com.unity.render-pipelines.universal/Shaders/ShadowCasterPass.hlsl" //使用unity写好的顶点/片元着色器需要引入的HLSL（URP的库）
            ENDHLSL
        }


        //支持Depth Priming选项
        Pass
        {
            Name "DepthOnly"
            Tags{"LightMode" = "DepthOnly"}

            ZWrite On
            ZTest LEqual

            ColorMask 0 //设置为0表示，在pass执行的过程中，对于计算出的颜色不写入。（只写入深度信息 ZTest LEqual）

            HLSLPROGRAM
            //调用unity写好的顶点着色器和片元着色器
            #pragma vertex DepthOnlyVertex
            #pragma fragment DepthOnlyFragment

            //材质相关的（一般是加在编写的每一个pass里）
            //加入透明剔除的变体开关,否则不透明的地方也会有阴影
            #pragma shader_feature _ALPHATEST_ON//源码里面也用了同名变体，所以会生效
            #pragma shader_feature _SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A //将ALBEDO的通道的a作为一个平滑通道来使用

            #pragma multi_compile_instancing //支持GPU实例化（变体开关，只用在GPU实例化）

            #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/CommonMaterial.hlsl" //这个要配合ShadowCasterPass使用，也需要引入（SRP的库）
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl"//表面着色器输入的库
            #include "Packages/com.unity.render-pipelines.universal/Shaders/DepthOnlyPass.hlsl" //使用unity写好的顶点/片元着色器需要引入的HLSL（URP的库）
            ENDHLSL
        }
        //支持MSAA等一些复杂的效果
        Pass
        {
            Name "DepthNormals"
            Tags{"LightMode" = "DepthNormals"}

            ZWrite On
            ZTest LEqual

            //需要写入深度和法线信息所需不需要关闭ColorMask
            //ColorMask 0 //设置为0表示，在pass执行的过程中，对于计算出的颜色不写入。（只写入深度信息 ZTest LEqual）

            HLSLPROGRAM
            //调用unity写好的顶点着色器和片元着色器
            #pragma vertex DepthNormalsVertex
            #pragma fragment DepthNormalsFragment

            //材质相关的（一般是加在编写的每一个pass里）
            //加入透明剔除的变体开关,否则不透明的地方也会有阴影
            #pragma shader_feature_local _NORMAL_MAP  //DepthNormals 需要纹理贴图
            #pragma shader_feature _ALPHATEST_ON//源码里面也用了同名变体，所以会生效
            #pragma shader_feature _SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A //将ALBEDO的通道的a作为一个平滑通道来使用

            #pragma multi_compile_instancing //支持GPU实例化（变体开关，只用在GPU实例化）

            #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/CommonMaterial.hlsl" //这个要配合ShadowCasterPass使用，也需要引入（SRP的库）
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl"//表面着色器输入的库
            #include "Packages/com.unity.render-pipelines.universal/Shaders/DepthNormalsPass.hlsl" //使用unity写好的顶点/片元着色器需要引入的HLSL（URP的库）
            ENDHLSL
        }
    }
}

StudyPbrSurface.hlsl

#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/SurfaceInput.hlsl"
// 注意这里为什么没有像之前_BaseMap一样，去定义_BumpMap、_EmissionMap。,也是因为引入了SurfaceInput.hlsl，里面已经定义了相关的变量了
TEXTURE2D(_SpecGlosMap); SAMPLER(sampler_SpecGlosMap);
TEXTURE2D(_OcclusionMap); SAMPLER(sampler_OcclusionMap);

/*
SampleSpecularSmoothness在 URP 的 SimpleLitInput.hlsl 里有标准的实现。它的作用是根据当前的材质关键字，统一采样并计算出镜面反射颜色（Specular）和光滑度（Smoothness）。
*/
half4 SampleSpecularSmoothness(float2 uv, half alpha, half4 specColor, TEXTURE2D_PARAM(specMap, sampler_specMap))
{
    // 默认值：无高光，完全光滑
    half4 specularSmoothness = half4(0.0h, 0.0h, 0.0h, 1.0h);

    // 1. 决定高光颜色（RGB）的来源
    #ifdef _SPECGLOSSMAP
        // 如果启用了高光贴图，则采样并与材质颜色相乘
        specularSmoothness = SAMPLE_TEXTURE2D(specMap, sampler_specMap, uv) * specColor;
    #elif defined(_SPECULAR_COLOR)
        // 否则，仅使用材质上的 _SpecColor
        specularSmoothness = specColor;
    #endif

    #if UNITY_VERSION >= 202120
        // 2. 决定光滑度（A）的来源
        #ifdef _GLOSSINESS_FROM_BASE_ALPHA
            // 如果开关开启，从 Base Map 的 Alpha 通道取
            // 这里用 exp2 是为了将 0-1 的 alpha 映射到更符合感知的平滑度范围
            specularSmoothness.a = exp2(10 * alpha + 1);
        #else
            // 否则，从 specularSmoothness 的 Alpha 通道取（即高光贴图的 A 通道）
            specularSmoothness.a = exp2(10 * specularSmoothness.a + 1);
        #endif
    #endif

    return specularSmoothness;
}

//采样环境光遮蔽（AO）贴图的标准函数（URP 内置代码
half SampleOcclusion(float2 uv)
{
    // 如果定义了 _OCCLUSIONMAP 关键字（即材质上指定了AO贴图）
    #ifdef _OCCLUSIONMAP
        // 移动平台（GLES）简化处理，直接取绿色通道
        #if defined(SHADER_API_GLES)
            return SAMPLE_TEXTURE2D(_OcclusionMap, sampler_OcclusionMap, uv).g;
        #else
            // 其他平台：采样AO贴图，取绿色通道，并根据 _OcclusionStrength 强度进行插值
            half occ = SAMPLE_TEXTURE2D(_OcclusionMap, sampler_OcclusionMap, uv).g;
            return LerpWhiteTo(occ, _OcclusionStrength); // 在白色(1.0)和采样值之间插值
        #endif
    #else
        // 未启用AO贴图时，返回1.0（表示没有遮蔽）
        return half(1.0);
    #endif
}

void InitSurfaceData(Varyings IN, out SurfaceData surfaceData)
{
    surfaceData = (SurfaceData)0;
    //获取颜色。采样：从纹理中按 UV 取出颜色
    half4 baseMap = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);

    //透明剔除
    #ifdef _ALPHATEST_ON // 是如果定义了 _ALPHATEST_ON 的代码版本
        clip(baseMap.a - _Cutoff);
    #endif

    //计算固有色。把纹理颜色和材质颜色、顶点颜色相乘
    half4 diffuse = baseMap * _BaseColor * IN.color;
    surfaceData.albedo = diffuse.rgb;
    //对法线贴图采样 得到切线空间下的法线
    //surfaceData.normalTS = SAMPLE_TEXTURE2D(_BumpMap, sampler_BumpMap, IN.uv);
    //可能存在法线贴图没开启的情况，此时用上面的写法不对，直接调用 SampleNormal  ，其兼容了没有开启法线和开启法线贴图的情况
    surfaceData.normalTS = SampleNormal(IN.uv, _BumpMap, sampler_BumpMap);
    //对自发光贴图采样 得到自发光
    //surfaceData.emission = SAMPLE_TEXTURE2D(_EmissionMap, sampler_EmissionMap, IN.uv);
    //SampleEmission的情况同理SampleNormal()
    surfaceData.emission = SampleEmission(IN.uv, _EmissionColor, _EmissionMap, sampler_EmissionMap);
    surfaceData.occlusion = SampleOcclusion(IN.uv); //环境遮蔽

    half4 specular = SampleSpecularSmoothness(IN.uv, baseMap.a, _SpecColor, _SpecGlosMap, sampler_SpecGlosMap);
    //镜面光（镜面反射的值是一个rgb值
    surfaceData.specular = specular.rgb;
    //平滑度 specular 的alpha通道用于存储平滑度。 具体原因可以看 [Toggle(_GLOSSINESS_FROM_BASE_ALPHA)]_GlossSource 的注释
    surfaceData.smoothness = specular.a * _Smoothness;
}

StudyPbrInput.hlsl

void InitInputData(Varyings IN, half3 normalTS, out InputData inputData)
{
    inputData = (InputData)0;

    //计算法线数据
    //切线空间法线转世界空间法线
    inputData.positionWS = IN.positionWS;
    #ifdef _NORMALMAP
        inputData.normalWS = TransformTangentToWorld(normalTS, half3x3(IN.tangentWS.xyz, IN.bitangentWS.xyz, IN.normalWS.xyz));
        //视方向向量（从之前存在第四维上的数据上直接取
        half3 viewDirWS = half3(IN.normalWS.w, IN.tangentWS.w, IN.bitangentWS.w);

    #else
        inputData.normalWS = IN.normalWS;
        half3 viewDirWS = GetWorldSpaceViewDir(IN.positionWS);
    #endif

    //从顶点空间带到片元着色器的向量数据 都需要归一化
    //法线归一化
    inputData.normalWS = NormalizeNormalPerPixel(inputData.normalWS);
    //视方向归一化
    SafeNormalize(viewDirWS);
    inputData.viewDirectionWS = viewDirWS;

    //如果阴影数据提前传入 （而不是在片元着色器中计算的）
    #ifdef REQUIRES_VERTEX_SHADOWCOORD_INTERPOLATOR
        inputData.shadowCoord = IN.shadowCoord;//用于存储阴影数据的变量
    #elif defined(MAIN_LIGHT_CALCULATE_SHADOWS) //如果主灯计算阴影
        inputData.shadowCoord = TransformWorldToShadowCoord(IN.positionWS);
    #else
        inputData.shadowCoord = float4(0, 0, 0, 0);
    #endif

        //雾效
    #ifdef _ADDITIONAL_LIGHTS_VERTEX //如果使用额外点光源
        inputData.vertexLighting = IN.fogFactorAndVertexLight.yzw;
        inputData.fogCoord = IN.fogFactorAndVertexLight.x;
    #else
        inputData.vertexLighting = half4(0, 0, 0, 0);
        inputData.fogCoord = IN.fogFactor.x;
    #endif




    //全局光照信息
    inputData.bakedGI = SAMPLE_GI(IN.lightmapUV, IN.vertexSH, IN.normalWS);
    //屏幕空间UV
    inputData.normalizedScreenSpaceUV = GetNormalizedScreenSpaceUV(IN.positionCS);
    //阴影遮罩信息（来自shadowMask贴图）
    inputData.shadowMask = SAMPLE_SHADOWMASK(IN.lightmapUV);
}

二、PBR支持金属工作流和高光工作流

PBR有两种工作流
- 金属工作流
- 高光工作流（镜面高光反射工作流）

2.1 调整properties

增加是否使用高光工作流的开光(0为不使用)的开关

1 2	//是否使用高光工作流的开关(0为不使用) [Toggle(_SPECULAR_SETUP)] _MetallicSpecToggle("Work flow, Specular (if on), Metallic (if off)", Float) = 0

增加金属度属性

1 2	//金属度 _Metallic("Metallic", Float) = 0

平滑度信息是否来自固有色（BaseMap）通道
- 将原有的[Toggle(_GLOSSINESS_FROM_BASE_ALPHA)]进行修改为

/*
由于光泽度贴图是一张灰度图，所以可以跟其他的彩色贴图合并的。
比如就可以跟漫反射(固有色)贴图"_BaseMap"合并到一张支持RGBA颜色的贴图里面。RGB通道用来放漫反射(固有色)颜色，A通道用来放光泽度
或者
也可以跟镜面光贴图"Specular Map"合并，RGB通道用来放镜面光贴图的颜色，A通道放光泽度
因此声明一个开关。当开关打开时（值为1），与漫反射贴图合并，反之与镜面光贴图合并
*/
//[Toggle(_GLOSSINESS_FROM_BASE_ALPHA)]_GlossSource("Glossiness source, from Albedo Alpha (if on) vs from Specular (if off)",Float) = 0
[Toggle(_SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A)]_GlossSource("Smoothness source, from Albedo Alpha (if on) vs from Specular (if off)",Float) = 0

修改 镜面光贴图属性为镜面（高光）与金属共用贴图的属性，因此需要换名_MetallicSpecGlossMap。同时相关的地方均需要替换为_MetallicSpecGlossMap

1 2	//_SpecGlossMap("Specular Map", 2d) = "white"{} _MetallicSpecGlossMap("Specular or Metallic Map", 2d) = "white"{}

其他地方(StudyPbrSurface.hlsl)

//TEXTURE2D(_SpecGlosMap); SAMPLER(sampler_SpecGlosMap);
TEXTURE2D(_MetallicSpecGlossMap); SAMPLER(sampler_MetallicSpecGlossMap);

//half4 specular = SampleSpecularSmoothness(IN.uv, baseMap.a, _SpecColor, _SpecGlosMap, sampler_SpecGlosMap);
half4 specular = SampleSpecularSmoothness(IN.uv, baseMap.a, _SpecColor, _MetallicSpecGlossMap, sampler_MetallicSpecGlossMap);

增加使用金属和高光组合的贴图的开关属性

1 2	//使用金属和高光组合的贴图 [Toggle(_METALLICSPECGLOSSMAP)] _MetallicSpecGlossMapToggle("Use Metallic / Specular Gloss Map", Float) = 0

删除是否开启高光光泽度贴图开关（不用了）

1	//[Toggle(_SPECGLOSSMAP)] _SpecGlossMapToggle("Use Specular Gloss Map",Float) = 0

MiDoLi's Blog

UnityUrpShader入门学习-（九）手写URP-Shader代码框架-PBR-Shader框架

一、场景准备以及环境遮蔽完善

1.1 完善雾效

1.2 优化调整代码结构

1.2.1 封装InitSurfaceData

1.2.2 封装InitInputData

1.3 增加环境遮蔽效果

1.3.1 代码变动

1.3.2 效果

1.3.3 完整代码

二、PBR支持金属工作流和高光工作流

2.1 调整properties
