Property学习

一、Property属性块的基本用法

1.1 先声明

现在Properties中声明变量

Properties  //通过材质面板传入的属性
	{
		_MainColor("Main Color",Color) = (1,1,1, 1) //声明 Color类型变量并初始化
		_ColorIntensity("Color Intensity",Range(0,1)) = 1 //声明float类型变量并初始化为1 ,"Color Intensity"代表在unity面板中的显示名字
		_MainTex("Main Texture",2d) = "white"{} //声明 贴图类型并初始化为白色的纯色贴图
	}

1.2 再定义

Subshader{
    pass{
        float _ColorIntensity;//先定义，才能使用Properties中的属性（由Unity引擎传入）
        float4 _MainColor; //先定义，才能使用Properties中的属性（由Unity引擎传入,同事也会负责将Color类型的变量转换为HLSL中的float4类型的变量）
		TEXTURE2D(_MainTex); //定义2d纹理，处理2D纹理以外 还有3d和立方体纹理
		SAMPLER(sampler_MainRex); //纹理采样器
    }
}

1.3 再使用

Subshader{
    pass{
        //顶点着色器的输出结果就是片元着色器的输入信息
        float4 frag(v2f IN) :SV_TARGET//片元着色器，返回一个RGBA颜色结果
        {
            float4 mainTexColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex,IN.uv);//取得每个点的纹理坐标颜色
            return mainTexColor * _MainColor * _ColorIntensity;
        }
    }
}

1.4 整体代码

Shader "StudyShader/BasicShader" //shaders中所在路径
{
	Properties  //通过材质面板传入的属性
	{
		_MainColor("Main Color",Color) = (1,1,1, 1) //声明 Color类型变量并初始化
		_ColorIntensity("Color Intensity",Range(0,1)) = 1 //声明float类型变量并初始化为1 ,"Color Intensity"代表在unity面板中的显示名字
		_MainTex("Main Texture",2d) = "white"{} //声明 贴图类型并初始化为白色的纯色贴图
	}

	//Subshader 表示 子着色器 不同的电脑有不同的配置，也需要有相应版本的着色器，因此不同配置就可以基于不同的子着色器

	Subshader // 子着色器 (高配，红色）
	{
		LOD 600
		pass //一个着色器一般是多次渲染构成的（如二次元渲染，先渲染轮廓，然后渲染本体），pass则代表每次渲染
		{
			HLSLPROGRAM//基于URP管线的编程语言HLSL编写需要加上宏定义，不然会报错

			#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl" //urp管线的一些基本的函数功能都在Core.hlsl中

			//所有发给引擎的提示信息通过#pragma指令来发出通知的，因此需要加上 #pragma
			#pragma vertex vert //声明顶点着色器 (函数），将顶点从三维空间转换到投影空间
			#pragma fragment frag //声明片元着色器 (函数）：顶点构成的三角形内部的每个显示在屏幕上的像素的着色

			float _ColorIntensity;//先定义，才能使用Properties中的属性（由Unity引擎传入）
			float4 _MainColor; //先定义，才能使用Properties中的属性（由Unity引擎传入,同事也会负责将Color类型的变量转换为HLSL中的float4类型的变量）
			TEXTURE2D(_MainTex); //定义2d纹理，处理2D纹理以外 还有3d和立方体纹理
			SAMPLER(sampler_MainTex); //纹理采样器

			struct appdata {//声明传入的顶点数据
				// 字段类型 字段名称 : 字段语义
				float3 pos : POSITION;//位置  (  :POSITION 表示标记传入位置信息
				float2 uv:TEXCOORD0;//用于确定贴图跟立方体每个面上每个点之间的映射关系
			};

			struct v2f { //声明顶点转换到片元着色器的一些像素信息数据
				float4 pos : SV_POSITION; //因为包含投影信息，所以是float4。 （: SV_POSITION表示输出位置
				float2 uv:TEXCOORD0;
			};

			v2f vert(appdata IN) //顶点着色器，传入数据声明变量名为IN
			{
				v2f OUT = (v2f)0; //初始化输出数据为0

				OUT.pos = mul(UNITY_MATRIX_MVP, float4(IN.pos, 1)); //使用Core.hlsl中的矩阵运算，将传入顶点的位置（先拓展到4维向量float4(IN.pos,1)）信息变换到处于投影空间中的位置信息

				OUT.uv = IN.uv; //顶点数据，传到片元数据中

				return OUT;
			}

			//顶点着色器的输出结果就是片元着色器的输入信息
			float4 frag(v2f IN) :SV_TARGET//片元着色器，返回一个RGBA颜色结果
			{
				float4 mainTexColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex,IN.uv);//取得每个点的纹理坐标颜色
				return mainTexColor * _MainColor * _ColorIntensity;
			}

			 ENDHLSL//基于URP管线的编程语言HLSL编写需要加上宏定义，不然会报错
		}
	}

    Fallback "Hidden/Universal Render Pipeline/FallbackError"
}

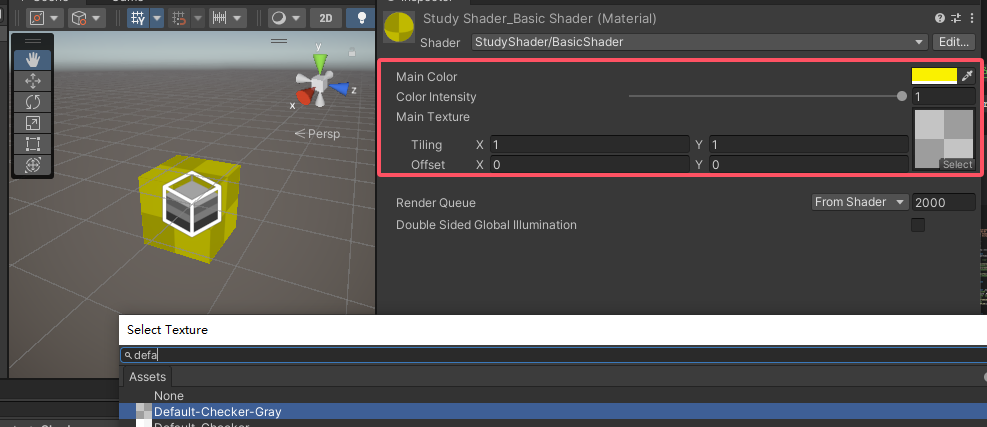

1.4 效果

二、Property属性块的脚本传参方式

1.1 material 字段

只改变挂载的物体的shader属性，且只在运行时有用
因此如果两个物体都挂载此脚本，则互不干扰其材质

1 2	Material mat = GetComponent<MeshRenderer>().material; //只改变挂载的物体的shader属性，且只在运行时修改 mat.SetColor("_MainColor", Color.red);

1.2 sharedMaterial 字段

改变所有使用该shader的物体的shader属性，且是永久性的修改，运行结束后，shader也被修改了
因此如果两个物体都使用了相同的shader，则运行时及运行后，两个物体的材质属性都修改为了运行时的状态

1
2

Material mat = GetComponent<MeshRenderer>().sharedMaterial; //改变所有使用该shader的物体的shader属性,且是永久性的修改（运行结束后，shader也被修改了）
mat.SetColor("_MainColor", Color.red);

1.3 多个不同颜色的shader手动处理方式

如果不想通过代码修改不用物体的材质颜色，则复制一份材质，将物体修改为复制后的材质，修改材质颜色

1.4 动态修改纹理图

创建一个渲染纹理（这里用相机拍的照片），资源文件夹右键->Create->Render Texture，命名为MainSceneRT
场景新建一个Camera，命名为MainSceneRTCamera，将MainSceneRT拖拽到MainSceneRTCamera下的Output的Output Texture上
修改代码

public Texture mainSceneRT;
// Start is called before the first frame update
void Start()
{
    Material mat = GetComponent<MeshRenderer>().material; //只改变挂载的物体的shader属性，且只在运行时修改
    mat.SetTexture("_MainTex", mainSceneRT);
}

MainSceneRT资源拖拽到脚本上mainSceneRT处

1.5 同时改变不同shader的属性，且不用将脚本挂载在物体上

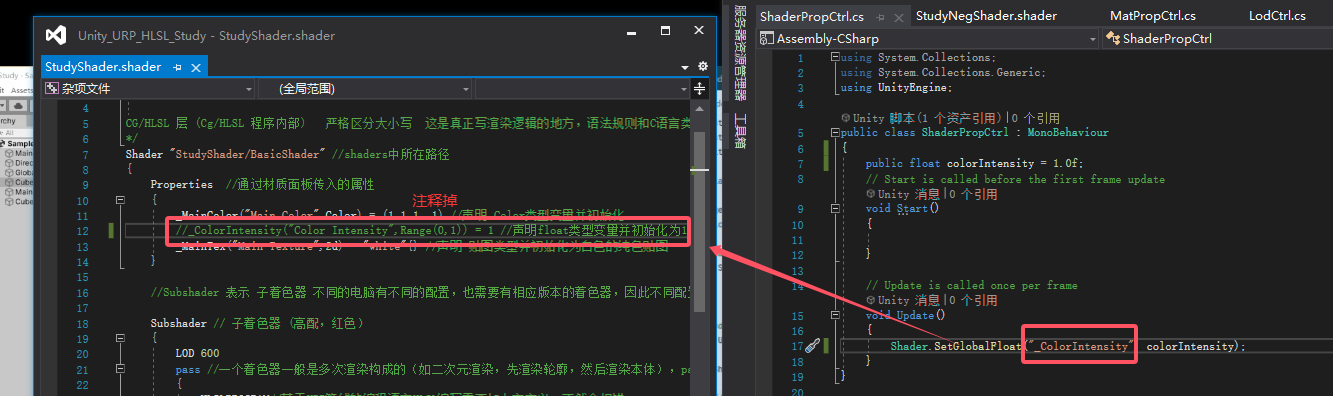

使用 Shader.SetGlobalFloat(“属性名”,数值)
使用时需要将shader中原有的在property中定义的属性名给删掉，不然会报错
运行结束后，不会恢复原本的属性，保持运行时的属性

1.5 效果

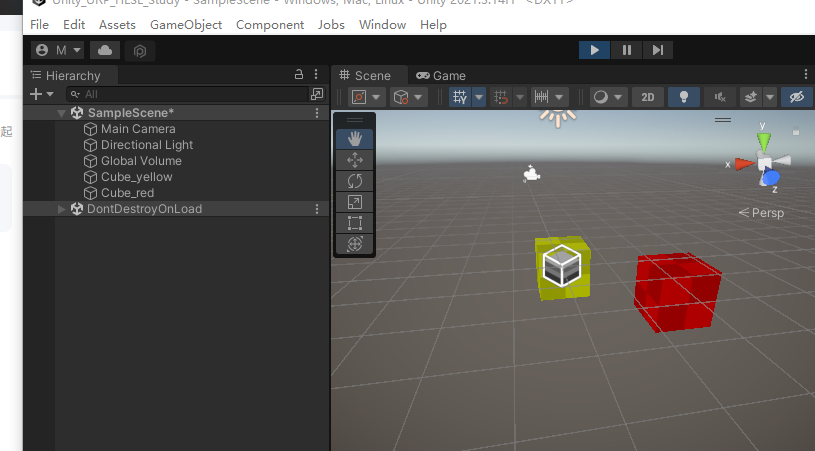

使用material字段，两个物体颜色互补影响

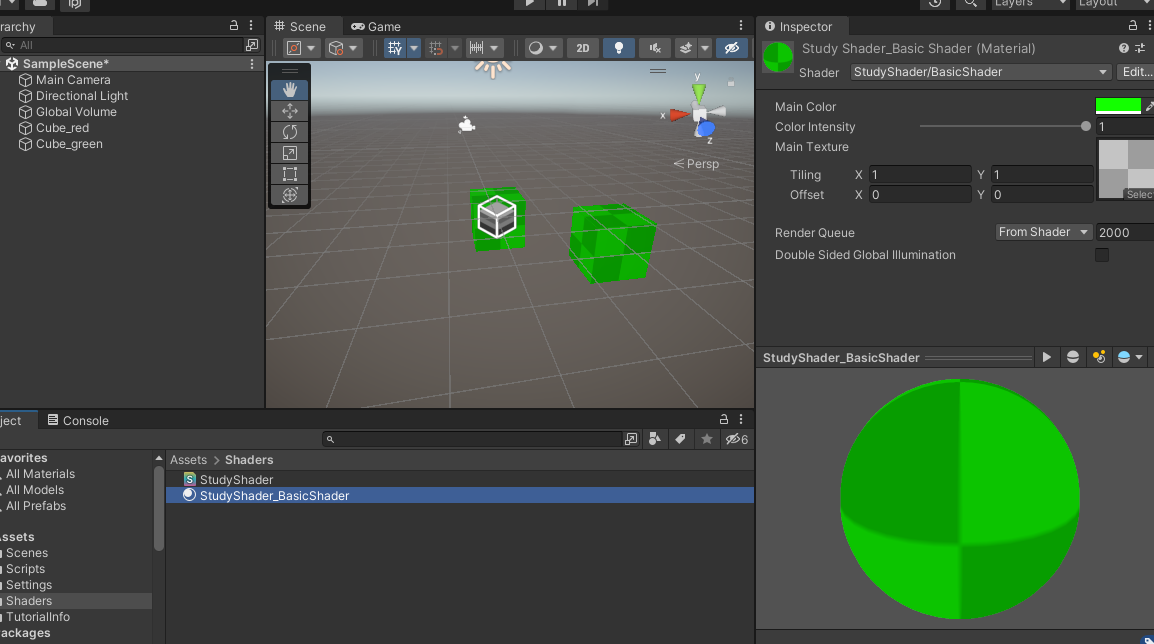

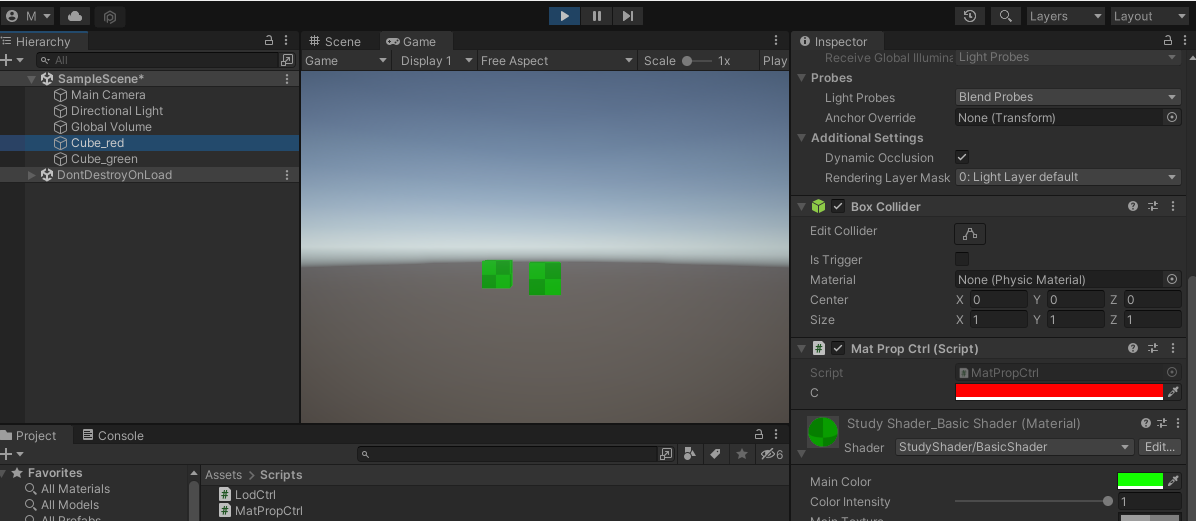

使用sharedMaterial字段，两个物体颜色被统一了，并且结束运行后，材质的颜色也被修改了

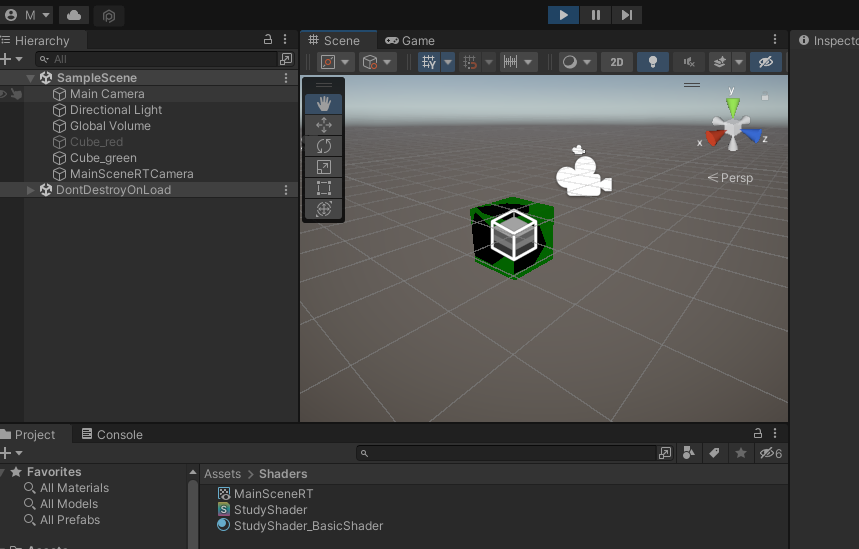

动态修改纹理图效果
